Protótipo do foguete à água

   Responsável: Enzo
   Projetos da Base

Opção 1A base possui 1 furo em 3 laterais, sendo o do meio para alimentação e os outros 2 que se encontram opostos para o sistema de lançamento à distância.  A base é feita de madeira, suas proporções são 30 cm de comprimento, 30 cm de largura, 15 cm de altura e 1,8 cm de espessura.

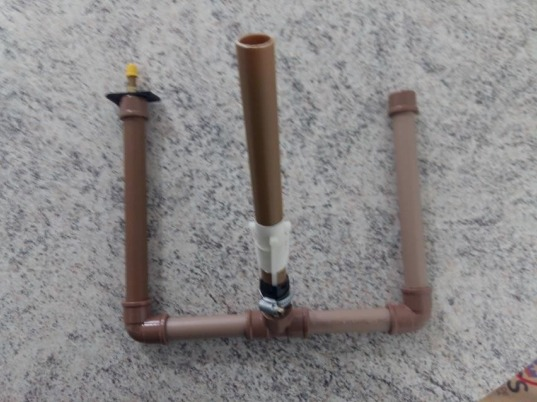

Opção 2: Canos PVC, 2 com 20 cm de comprimento, um com 25 cm, mais 2 com 10 cm cada, 2 caps, 2 joelhos e um T. Para fixar o foguete teremos 4 enforca gatos presos por um esparadrapo. Por fim usaremos uma abraçadeira para prender a trava.

Opção 3: É uma base mais simples, constituída de 2 canos PVC e um joelho, tendo enforca gato para prender a garrafa e um pedaço de cano menor para fazer a trava. A mangueira passaria por de dentro dos canos.



Referências:
Opção 1: Tivemos ajuda baseados na ideia de um ex-aluno (Diogo Félix Trinconi Vignotto).
Opção 2:
https://www.ucs.br/site/midia/arquivos/tutorial-base-lancamento.pdf
Opção 3: https://www.cosmosbr.org.br/PDF/Foguete%20de%20%C1gua%20Fabio.pdf

Responsável: Rafael de Araujo
Foguete
: É composto por 2 garrafas pet 600 ml, uma inteira e outra recortada em segmentos para complemento da garrafa principal. O foguete na imagem esta sem suas aletas, mas futuramente serão posicionadas.

   Responsável: Kevin
   Paraquedas: Foi utilizado um saco de lixo preto para sua confecção, esta disposto no formato de uma "flor", com suas cordas presas na tampa da parte superior do foguete. Para suas cordas foi utilizada linha de pipa.



   Responsável: Rafael Félix
   Dispositivo de Lançamento / Alimentação: O dispositivo de lançamento ainda não foi confeccionado, porem já possuímos um esboço de como pretendemos monta-lo.
